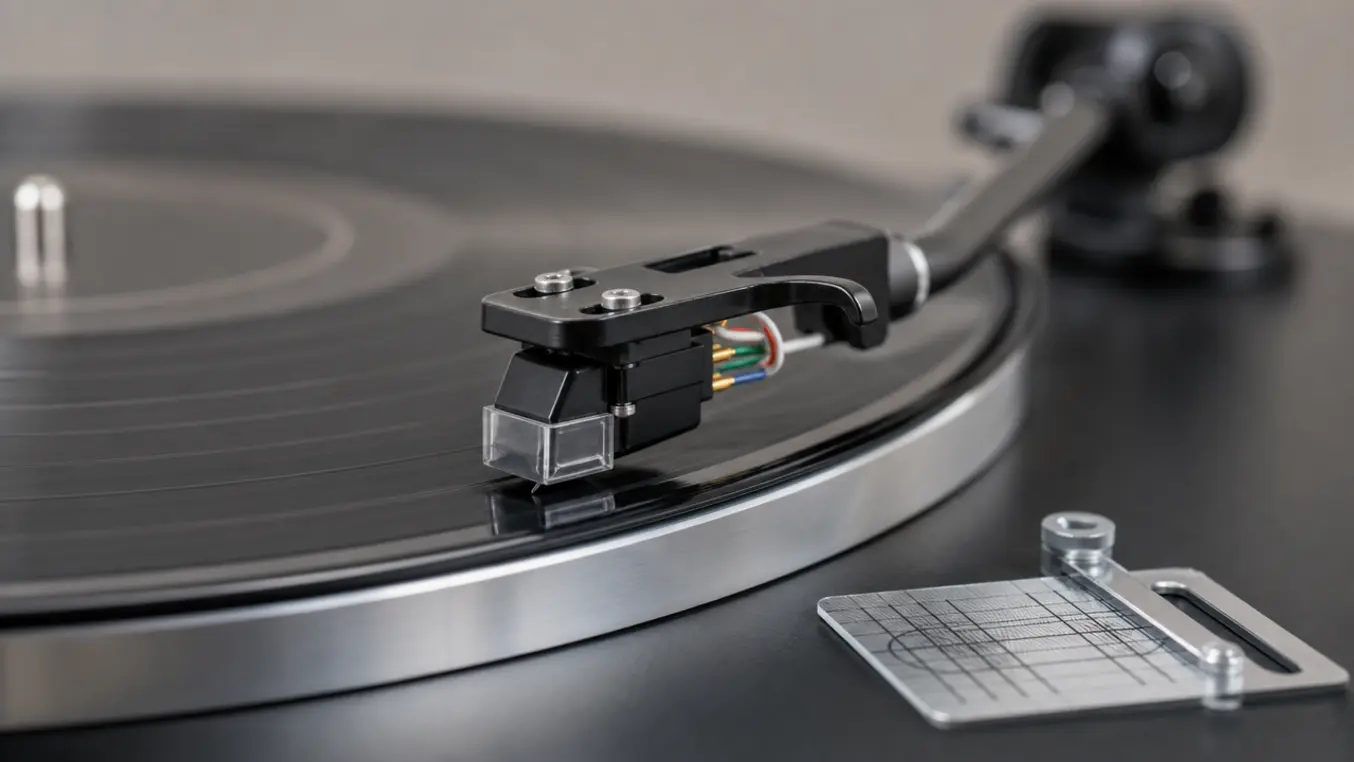

Tonabnehmer ausrichten Plattenspieler

Du hörst leise Verzerrungen in den Höhen, Sibilanz bei S‑Lauten oder die Nadel springt dort, wo sie eigentlich sicher laufen sollte? Dann ist es Zeit, Tonabnehmer und Tonarm sauber einzurichten. In diesem Ratgeber zeige ich Dir Schritt für Schritt, wie Du Deinen Tonabnehmer präzise ausrichtest, den richtigen Nadeldruck findest und Antiskating, Azimut sowie VTA prüfst.

Du erfährst, welches Werkzeug wirklich hilft, wie Du typische Fehler vermeidest und woran Du merkst, dass alles passt. Ich arbeite seit Jahren an Plattenspielern und teile hier erprobte Praxis, damit Deine Platten lange leben und bestmöglich klingen.

Warum die präzise Ausrichtung des Tonabnehmers so wichtig ist

Der Tonabnehmer tastet feinste Bewegungen in der Plattenrille ab und wandelt sie in elektrisches Signal. Schon kleine Abweichungen beim Einbau führen zu mehr Verzerrungen, unsauberem Stereobild und erhöhtem Verschleiß. Wenn Geometrie, Nadeldruck und Antiskating stimmen, spielt Dein Spieler ruhiger, der Fokus im Klangbild wird klarer und die Nadel hält länger.

Viele neue Plattenspieler kommen brauchbar vorkonfiguriert. Für das letzte Quäntchen Qualität lohnt jedoch die sorgfältige Justage. Es ist reine Mechanik und mit etwas Geduld gut machbar.

Voraussetzungen schaffen: Aufstellung und Waage

Stabiler, resonanzarmer Standort

Vibrationen sind der natürliche Feind des Plattenspielers. Stelle ihn auf eine feste, wackelfreie Fläche, möglichst entfernt von Lautsprechern und großen Netzteilen. Wenn der Boden schwingt, ist ein Wandregal eine sehr effektive Lösung. Achte auf kurze, definierte Kontaktpunkte zwischen Gerät und Unterlage, die Gehäusevibrationen dämpfen.

Alles exakt waagerecht

Bevor Du am Tonabnehmer arbeitest, richte den Plattenspieler mit einer Dosenlibelle oder einer kleinen Wasserwaage exakt horizontal aus. Prüfe Teller und Zarge. Erst wenn die Basis stimmt, hat eine Feineinstellung am Tonabnehmer Sinn. Bei Subchassis Geräten müssen Zarge und Teller jeweils auf Niveau sein.

Werkzeug und Hilfsmittel

Mit den richtigen Helfern geht die Justage sicher von der Hand. Ich verwende in der Praxis vor allem eine Tonabnehmerschablone, eine kleine Pinzette oder Flachzange für die feinen Headshell‑Drähtchen, eine digitale Tonarmwaage für präzisen Nadeldruck und eine Lupe mit gutem Licht.

Beim Ausrichten der Geometrie helfen klassische Schablonen nach Baerwald, Löfgren oder Stevenson. Die Unterschiede sind klein, doch je nach Tonarm kann eine Variante minimal besser passen. Wichtig ist eine saubere, reproduzierbare Arbeitsweise.

Montage des Tonabnehmers im Headshell

Schrauben setzen, Kabel verbinden

Setze den Tonabnehmer mit zwei passenden Schrauben ins Headshell. Ziehe die Schrauben nur so weit an, dass sich das System noch verschieben lässt. Stecke die vier feinen Drähte mit einer Pinzette auf die passenden Pins am Tonabnehmer. Ziehe niemals an den Kabeln selbst, sondern greife immer an den Hülsen.

Lege jetzt eine Schablone auf den Teller und richte im ersten Schritt den Überhang ein. Die Nadelspitze muss an den markierten Punkten exakt sitzen. Danach kontrollierst Du von oben, ob das Gehäuse an den Hilfslinien parallel ausgerichtet ist, also der Kröpfungswinkel stimmt. Erst wenn Überhang und Kröpfung passen, ziehst Du die Schrauben fest.

Tipps aus der Praxis

Arbeite mit der Transporthaube offen, aber ohne Zugluft und mit gutem, seitlichem Licht. Halte den Tonarm beim Festziehen sicher in der Ruhegabel, damit die Nadel nicht auf der Schablone steht. Wenn Du zwischen zwei Positionen schwankst, entscheide Dich für die Einstellung, bei der beide Nulldurchgänge möglichst gut getroffen werden.

Nadeldruck präzise einstellen

Der richtige Nadeldruck hält die Nadel stabil in der Rille und verhindert Verzerrungen. Prüfe die Herstellerangabe des Tonabnehmers und stelle einen Wert im empfohlenen Bereich ein. Ich starte gern im Mittelfeld, etwa bei 1,8 Gramm, und feine später nach Gehör nach.

Balanciere zuerst den Tonarm auf null aus. Drehe dann Gegengewicht und Skalenring gemeinsam auf den Zielwert. Für exakte Resultate nutze eine digitale Tonarmwaage. Kleine Abweichungen hört man vor allem in den Höhen als Härte oder Zischeln. Zu wenig Druck führt oft zu verzerrten S‑Lauten und unsauberem Bass, zu viel Druck macht den Klang stumpf und erhöht den Verschleiß.

Wenn Du Dich tiefer in das Thema einlesen möchtest, findest Du eine kompakte Übersicht unter Nadeldruck.

Antiskating richtig justieren

Beim Abspielen zieht die Reibung den Tonarm zur Plattenmitte. Antiskating wirkt als Gegengewicht und verteilt die Auflagekraft symmetrisch auf beide Rillenflanken. Als Startpunkt wählst Du in der Regel den gleichen Wert wie den Nadeldruck. Viele Arme haben eine kleine Skala, manche nutzen einen Faden mit Gewicht.

Ein praktischer Schnelltest: Setze die Nadel in einen leeren Bereich einer Testplatte oder auf eine glatte Fläche der Schablone. Sie sollte nicht ruckartig nach innen wandern. Für die Feineinstellung höre auf Zischlaute und Mittenfokus. Ist die Präsenz auf einer Seite schärfer, kann Antiskating zu gering oder zu hoch sein. Mehr Hintergründe und Methoden findest Du kompakt erklärt unter Antiskating einstellen.

Azimut und VTA prüfen

Azimut

Der Azimut ist der senkrechte Winkel der Nadel in der Rille. Von vorne betrachtet soll die Nadel exakt gerade stehen, sonst drückt sie stärker auf eine Rillenflanke und das Stereobild kollabiert. Prüfe mit einer kleinen Spiegelplatte auf dem Teller. Senke die Nadel ab und betrachte Original und Spiegelbild. Stimmen beide fluchtend überein, passt der Azimut. Falls Dein Arm keine direkte Azimutverstellung hat, lässt sich oft über eine feinfühlige Drehung des Headshells oder dünne Unterlegplättchen korrigieren.

VTA

Der vertikale Spurwinkel beschreibt die Neigung der Nadel von der Seite betrachtet. Viele Arme spielen optimal, wenn Armrohr und Tonabnehmergehäuse seitlich betrachtet parallel zur Plattenoberfläche stehen. Kleine Abweichungen hörst Du im Hochton und in der räumlichen Abbildung. Erhöhe den Arm leicht, klingt es oft etwas heller und präziser. Senkst Du ihn, wird es satter und runder. Übertreibe nicht. Ziel ist ein natürlicher, entspannter Klang ohne Schärfen oder Mulm.

Eine Schritt für Schritt Anleitung findest Du auch hier kompakt aufbereitet: Azimut korrekt einstellen.

Drehzahl kontrollieren und kalibrieren

Wenn Dir Temposchwankungen auffallen oder ein Titel minimal zu hoch oder zu tief klingt, lohnt ein Check der Geschwindigkeit. Mit einer Stroboskopscheibe und geeigneter Lichtquelle oder einer zuverlässigen RPM App kannst Du 33 und 45 Umdrehungen pro Minute prüfen. Bei Riemenantrieb hilft oft schon ein frischer Riemen. Manche Spieler bieten eine Feintrimmung per Pitch Regler oder Trimmpoti.

Wichtig ist nicht nur der Mittelwert, sondern auch die Laufruhe. Unregelmäßige Schwankungen hörst Du als unruhige Klavierklänge oder in lang gehaltenen Tönen. Eine saubere Lagerpflege und ein intakter Riemen sind hier die halbe Miete.

Feinabstimmung nach Gehör

Wenn Geometrie, Nadeldruck, Antiskating, Azimut und VTA technisch passen, prüfe mit vertrauten Aufnahmen. Stimmen S‑Laute natürlich, ohne Zischeln, ist das schon ein gutes Zeichen. Achte auf eine stabile Mitte bei Stimmen und Bassläufen. Wandert die Phantommitte, kann Antiskating oder Azimut noch einen Hauch zu korrigieren sein. Kleine Änderungen, dann wieder hören. Weniger ist mehr.

Typische Fehler und wie Du sie vermeidest

Zu früh festziehen

Ziehe die Tonabnehmerschrauben erst wirklich fest, wenn Überhang und Kröpfungswinkel an beiden Nulldurchgängen stimmen. Sonst verziehst Du beim Nachbessern die Lage wieder.

An den Drähten ziehen

Headshell Leitungen sind dünn. Greife immer an den Steckhülsen und nutze eine kleine Zange. Wenn eine Hülse zu stramm sitzt, weite sie minimal vor dem Aufstecken mit einer Nadel.

Arbeiten ohne Waage

Die Skalen am Gegengewicht sind oft nicht perfekt. Eine digitale Waage ist günstig und spart Nadel und Platte unnötigen Stress. Stelle den Nadeldruck damit milligrammgenau ein.

Antiskating ignorieren

Ohne korrekte Gegenkraft nutzt sich eine Rillenflanke stärker ab und das Stereobild kippt. Nimm Dir die wenigen Minuten für die Einstellung, es lohnt sich hörbar.

Material, Entkopplung und deren Einfluss

Masse und Dämpfung senken Störeinflüsse. Ein schwerer, gut bedämpfter Teller und ein steifes, ruhiges Chassis lassen die Nadel entspannter arbeiten. Auch die Matte prägt den Klang minimal. Filz klinkt flott, Gummi oder Kork bringen Ruhe. Probiere aus, was in Deinem Raum und mit Deinem System am besten harmoniert.

Wandhalterungen entkoppeln effektiv vom schwingenden Boden. Separate Unterbauten mit Dämpfungsfüßen oder eine harte, schwere Platte auf weichen Pucks können Wunder wirken. Entscheidend ist die Summe vieler kleiner Verbesserungen.

Tonabnehmer wechseln oder aufrüsten

Ein sauber ausgerichteter Einstiegs Tonabnehmer liefert bereits erstaunlich gute Ergebnisse. Wenn Du mehr Auflösung und bessere Abtastfähigkeit suchst, ist ein Nadeltausch oder ein Systemwechsel sinnvoll. Achte auf die effektive Masse Deines Tonarms und die Nadelnachgiebigkeit. Die Resonanzfrequenz der Kombination sollte im grünen Bereich liegen, meist zwischen acht und zwölf Hertz.

Vor dem Wechsel messe die exakte Auflagekraft erneut ein und überprüfe die Geometrie an beiden Nulldurchgängen. Gerade feinere Schliffe wie MicroLine oder Shibata danken Dir penible Genauigkeit mit deutlich besseren Innenrillenergebnissen.

Plattenspieler korrekt anschließen

Wenn Dein Verstärker einen Phono Eingang für MM oder MC hat, verbinde den Plattenspieler dort und schließe die Erdung an. Bei Spielern mit eingebautem Vorverstärker oder wenn Du einen externen Pre nutzt, gehe an einen normalen Hochpegeleingang wie AUX. Brummt es, prüfe die Erdung und führe Signalkabel getrennt von Netzkabeln.

Ausführliche Schritt für Schritt Anleitungen für viele Setups findest Du im Ratgeberbereich, etwa unter Plattenspieler anschließen ohne Phono Eingang.

Kontrollliste: So gehst Du vor

1. Standort und Niveau

Stabile, resonanzarme Fläche. Spieler und Teller exakt waagerecht ausrichten.

2. Montage und Geometrie

Tonabnehmer locker einsetzen, Überhang und Kröpfung an zwei Nulldurchgängen ausrichten, dann festziehen.

3. Nadeldruck

Arm ausbalancieren, Zielwert einstellen, mit digitaler Waage präzisieren.

4. Antiskating

Auf Nadeldruck einstellen und nach Gehör feinjustieren.

5. Azimut und VTA

Mit Spiegel und Seitenansicht prüfen, kleine Korrekturen vornehmen, erneut hören.

6. Drehzahl

Mit Stroboskop oder App kontrollieren und bei Bedarf trimmen oder Riemen prüfen.

Woran Du die gelungene Justage hörst

Gute Abtastung zeigt sich in ruhigen, klar umrissenen Stimmen, fein aufgelösten Becken ohne Härte und einer festen, zentrierten Mitte. Der Bass ist trocken und strukturiert, die Bühne stabil und weiträumig. Innenrillen behalten Finesse, ohne zischelige S Laute oder harte Sibilanz. Wenn Du Dich beim Musikhören nicht mehr auf die Technik konzentrierst, sondern nur noch genießt, ist das Ziel erreicht.

Fazit

Das Ausrichten des Tonabnehmers am Plattenspieler ist kein Hexenwerk, erfordert aber Sorgfalt und Ruhe. Wenn Du die Reihenfolge einhältst, sauber mit Schablone arbeitest, Nadeldruck und Antiskating korrekt setzt und Azimut sowie VTA prüfst, belohnt Dich Dein Spieler mit deutlich besserem Klang und geringerem Verschleiß. Kleine Schritte, gute Kontrolle und ein paar bewährte Hilfsmittel bringen Dich sicher ans Ziel.

Nimm Dir Zeit für die Feineinstellung und höre immer wieder gegenzu. So findest Du zuverlässig den Punkt, an dem Musik selbstverständlich fließt und Deine Platten lange Freude bereiten.

Häufig gestellte Fragen zum Ausrichten des Tonabnehmers am Plattenspieler

Welche Schablone ist für das Ausrichten des Tonabnehmers am Plattenspieler am besten geeignet?

Baerwald ist ein sehr guter, universeller Startpunkt. Löfgren minimiert rechnerisch die Gesamtverzerrung, Stevenson priorisiert die Innenrille. Entscheidend ist, dass Du an beiden Nulldurchgängen präzise triffst und der Kröpfungswinkel passt. Probiere bei Bedarf zwei Geometrien und wähle jene, die bei Deinen Lieblingsplatten am ruhigsten und verzerrungsärmsten spielt.

Wie stelle ich den richtigen Nadeldruck ein, wenn mein Gegengewicht keine Skala hat?

Balanciere den Arm zunächst auf null und benutze dann eine digitale Tonarmwaage. Damit triffst Du den empfohlenen Bereich des Herstellers milligrammgenau. Starte im Mittelfeld und feine nach Gehör. Zu wenig Druck äußert sich in Zischeln und unsauberem Bass, zu viel klingt stumpf und erhöht den Verschleiß von Nadel und Rille.

Woran erkenne ich, ob das Antiskating korrekt eingestellt ist?

Bei korrektem Antiskating verteilt sich die Auflagekraft gleichmäßig auf beide Rillenflanken. Die Phantommitte ist stabil, S Laute wirken natürlich. Ein schneller Check gelingt auf einem glatten Plattenabschnitt, die Nadel sollte nicht ruckartig nach innen driften. Für Details und Methoden siehe auch den Leitfaden zu Antiskating.

Wie prüfe ich den Azimut meines Tonabnehmers am einfachsten?

Lege einen kleinen Spiegel auf den Teller und senke die Nadel vorsichtig ab. Betrachtet von vorn, müssen Nadel und Spiegelbild exakt eine Linie bilden. Falls Dein Arm keine Azimutverstellung hat, helfen dünne Unterlegplättchen am Headshell oder eine sehr feinfühlige Ausrichtung. Achte nach jeder Änderung auf ein zentriertes, sauberes Stereobild.

Welche Symptome deuten auf falsche Ausrichtung des Tonabnehmers hin?

Typisch sind Sibilanz und Zischeln, vor allem in den Innenrillen, ein wanderndes Stereobild oder unsauberer Bass. Springt die Nadel, ist meist der Nadeldruck zu niedrig oder die Geometrie stimmt nicht. Prüfe zuerst Überhang und Kröpfung, dann Nadeldruck, Antiskating sowie Azimut. Arbeite in kleinen Schritten und vergleiche mit vertrauten Aufnahmen.
