Du hast einen Dual Plattenspieler geerbt oder frisch gekauft und fragst dich, wie du ihn richtig an deinen Verstärker oder an aktive Lautsprecher anschließt? Gerade bei Dual treffen oft Generationen aufeinander, von DIN-Steckern bis zu modernen RCA und USB. Keine Sorge, das ist gut machbar, wenn man ein paar Punkte beachtet.
In diesem Ratgeber zeige ich dir Schritt für Schritt, wie du einen Dual mit und ohne Phono-Eingang anschließt, was bei älteren DIN-Anschlüssen wichtig ist, wie du mehrere Plattenspieler sauber umschaltest und Brummen vermeidest. Dazu gibt es praxisnahe Tipps aus meiner Werkstatt und eine kurze Fehlerhilfe.
Vor dem Anschließen: Signal verstehen und Ausstattung prüfen
Der Tonabnehmer deines Dual liefert ein sehr leises Phono-Signal, das per RIAA-Entzerrung vorverstärkt werden muss. Das übernimmt entweder der Phono-Eingang am Verstärker oder ein externer Phono-Vorverstärker. Prüfe daher zuerst, ob dein Verstärker einen Eingang mit der Bezeichnung Phono hat. Falls nicht, brauchst du einen separaten Vorverstärker zwischen Plattenspieler und Line-Eingang.
MM oder MC beim Dual
Viele Dual Modelle arbeiten mit MM Tonabnehmern, einige mit MC Systemen. MC benötigt eine andere Verstärkung als MM. Verfügt dein Verstärker oder Vorverstärker über einen Schalter MM oder MC, wähle passend zum Tonabnehmer. Unsicher? Starte mit MM, das ist bei den meisten Duals korrekt.
Dual direkt an Verstärker mit Phono-Eingang anschließen

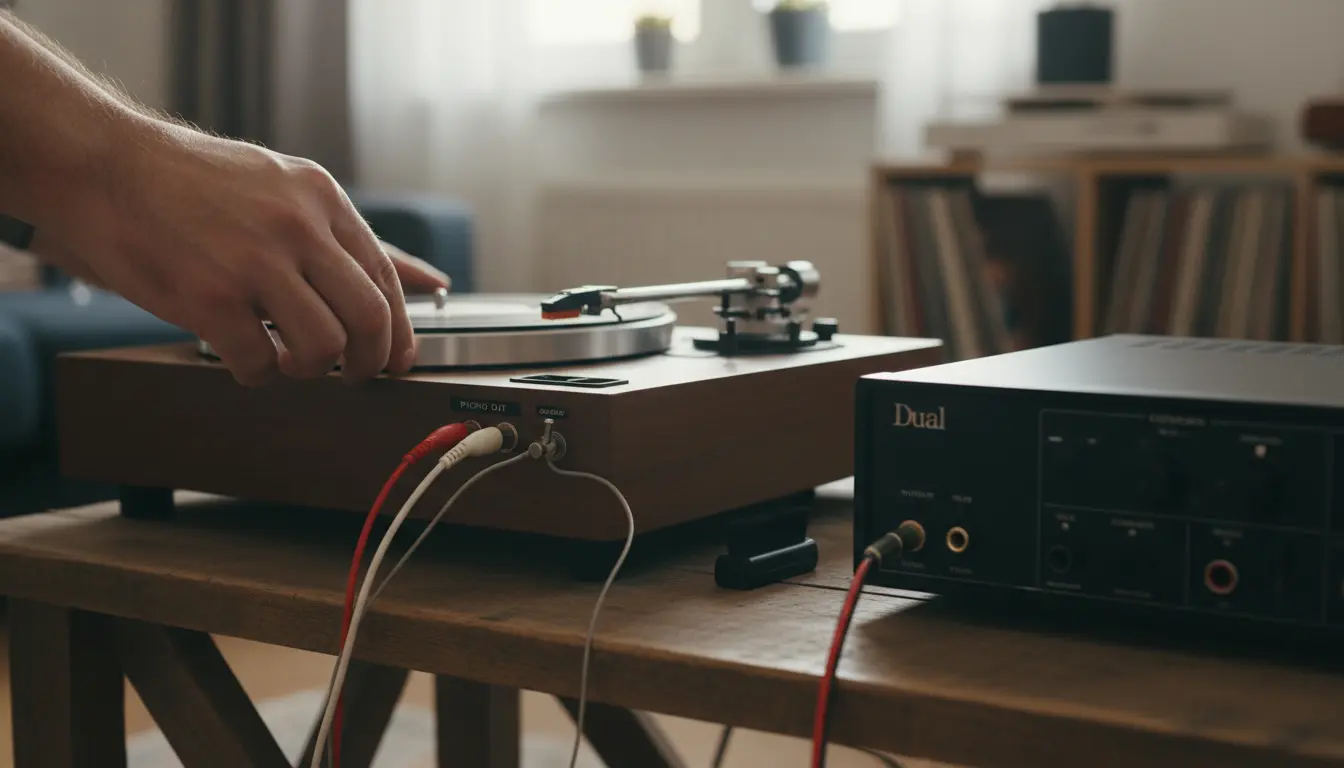

Wenn dein Verstärker einen Phono-Eingang hat, ist der Anschluss simpel. Verbinde die Cinch-Kabel des Dual mit Phono L und Phono R am Verstärker und schließe das Erdungskabel an der Schraube GND an. Stelle den Eingang am Verstärker auf Phono. Jetzt sollte bereits Ton kommen. In der Praxis habe ich damit bei Dual CS 505 oder CS 618Q zuverlässige Ergebnisse erzielt.
Ohne Phono-Eingang: externer Vorverstärker
Fehlt am Verstärker der Phono-Eingang, setze einen Phono-Vorverstärker zwischen Plattenspieler und Line oder AUX. Der Signalfluss ist dann Plattenspieler in den Phono-Preamp und vom Preamp in AUX am Verstärker. Achte darauf, dass der Preamp zum System passt, bei MC entsprechend MC wählen. Eine ausführliche Anleitung findest du auch hier: Plattenspieler ohne Phono-Eingang anschließen.
Praktische Mini-Tabelle: Welches Szenario braucht was
| Anschlussszenario | Benötigt | Tipp aus der Praxis |
|---|---|---|
| Verstärker mit Phono | Cinch plus Erdung | GND immer anschließen, Brummen spart man sich so oft sofort. |
| Verstärker ohne Phono | Externer Phono-Preamp | Kurze, gut geschirmte Cinch-Kabel nutzen. |
| Aktivlautsprecher | Phono-Preamp vor die Lautsprecher | Lautstärke am Lautsprecher niedrig starten. |
Alte Duals mit DIN-Stecker sicher verbinden
Viele klassische Duals nutzen einen fünfpoligen DIN-Stecker. Hier brauchst du einen sauberen DIN-auf-Cinch-Adapter. Wichtig ist eine korrekte Masseführung, sonst droht Brummen. Meine Erfahrung mit CS 721 und CS 704 zeigt: Mit einem qualitativ guten Adapter und fester Erdung sind Pegel und Kanaltrennung stabil. Wenn der Adapter eine separate Masseklemme bietet, verbinde sie mit GND am Verstärker.
Mehrere Plattenspieler an einem Verstärker
Du willst zwei Duals betreiben, etwa einen mit sphärischer und einen mit elliptischer Nadel? Das klappt am besten über eine Phono-Umschaltbox oder mehrere Vorverstärker, die an freie Hochpegeleingänge gehen. Achte darauf, Massekreise zu vermeiden, sonst entsteht eine Brummschleife. Eine vertiefende Anleitung findest du hier: Zwei Plattenspieler an einen Verstärker anschließen.
Erdung und Brummen zuverlässig vermeiden
Brummt es nach dem Anschluss, liegt das häufig an fehlender Erdung. Verbinde das Erdungskabel des Dual mit der GND-Schraube am Verstärker oder am Vorverstärker. Wenn der Verstärker keinen GND-Anschluss hat, hilft oft ein Punkt mit blankem Metall am Gehäuse. Weitere Hinweise inklusive Kabelführung findest du hier: Erdungskabel am Plattenspieler anschließen.
Dual an Aktivlautsprecher, Soundbar oder Sonos
An Aktivlautsprecher gehst du aus dem Phono-Preamp in den Line-In der Box. Soundbars ohne Phono benötigen ebenfalls einen Vorverstärker zwischen Plattenspieler und analogem Eingang. Für Multiroom Systeme wie Sonos nutzt du einen Sonos Port oder den Line-In kompatibler Modelle. Wichtig ist immer das entzerrte Line-Signal, nicht das reine Phono-Signal.
Schritt für Schritt: so schließt du deinen Dual an
- Standort wählen: Feste, waagerechte Unterlage, Abstand zu Lautsprechern.
- Tonarm vorbereiten: Auflagekraft und Antiskating nach Herstellerwerten einstellen.
- Signalkabel verbinden: Cinch R rot auf rechts, L weiß auf links.
- Erdung verbinden: Erdungskabel des Dual an GND am Verstärker oder Preamp.
- Eingang wählen: Phono am Verstärker oder AUX bei Nutzung eines Preamps.
- Testen: Leise starten, eine bekannte Platte auflegen, Kanäle prüfen.
Fehlerbilder und schnelle Lösungen
Kein Ton über Phono? Prüfe, ob ein integrierter Vorverstärker am Plattenspieler deaktiviert ist. Klingt es flach oder verzerrt am Phono-Eingang, könnte der interne Preamp noch aktiv sein. Dann Line auf Phono umschalten. Brummen meist durch fehlende Erdung oder doppelte Masseführung. Bei links rechts Ungleichheit helfen oft der Tausch der Cinch-Stecker oder die Reinigung der Kontakte.
Kleine Troubleshooting-Tabelle
| Problem | Wahrscheinliche Ursache | Abhilfe |
|---|---|---|
| Brummen | Fehlende Erdung | GND verbinden, Kabel anders verlegen. |
| Kein Signal | Falscher Eingang | Phono statt AUX oder Preamp einschleifen. |
| Zu leise | Phono an AUX ohne Preamp | Externer Phono-Preamp einsetzen. |
Modelle im Überblick: typische Anschlüsse
Die folgende Kurzliste hilft bei der Einordnung. Prüfe im Zweifel die Modellunterlagen.
| Dual Modell | Übliche Anschlüsse | Empfohlener Anschlussweg |
|---|---|---|
| CS 505 Serie | DIN, Erdung | DIN auf Cinch Adapter plus GND an Phono. |
| CS 618Q | Cinch, oft USB | Cinch an Phono oder USB zum PC. |
| CS 721 | DIN, Erdung | DIN Adapter, saubere Masseführung beachten. |
Persönliche Erfahrung aus der Praxis
In meiner Werkstatt schließe ich regelmäßig Dual Klassiker und aktuelle Modelle an. Drei Dinge lösen achtzig Prozent aller Probleme zuverlässig: eine korrekte Erdung, kurze gut geschirmte Cinch-Kabel und die passende Auswahl MM oder MC am Vorverstärker. Gerade bei älteren DIN Duals lohnt sich ein hochwertiger Adapter, der die Masseführung sauber trennt. So spielst du brummfrei und mit stabiler Kanaltrennung.
Fazit
Einen Dual Plattenspieler anzuschließen ist einfacher, als es auf den ersten Blick wirkt. Entscheidend sind ein passender Phono-Preamp, die richtige Erdung und eine saubere Kabelwahl. Ob klassischer DIN Anschluss oder moderne Cinch Buchsen, mit wenigen Handgriffen steht der analoge Genuss. Wenn du systematisch vorgehst, spielst du schnell brummfrei und mit vollem Klang.
Häufige Fragen zum Anschließen von Dual Plattenspielern
Wie schließe ich einen Dual ohne Phono-Eingang am Verstärker an?
Setze einen externen Phono-Vorverstärker zwischen Plattenspieler und Verstärker. Der Dual geht in den Phono-Preamp, dieser liefert ein Line-Signal für AUX oder CD. Achte auf die richtige Auswahl MM oder MC am Vorverstärker und nutze kurze, gut geschirmte Cinch-Kabel. Verbinde außerdem das Erdungskabel am GND-Anschluss.
Was brauche ich für ältere Dual Modelle mit DIN-Stecker?
Du benötigst einen qualitativ guten DIN-auf-Cinch-Adapter und eine sichere Erdungsverbindung. Stecke den Adapter am Plattenspieler an, führe die Cinch-Leitungen zum Phono-Eingang oder zum externen Vorverstärker und klemme die Masse an GND. Bei hartnäckigem Brummen hilft ein Adapter mit separater Masseklemme.
Wie vermeide ich Brummen beim Dual Anschluss?
Brummen entsteht meist durch fehlende oder doppelte Masse. Verbinde das Erdungskabel des Dual mit GND am Verstärker oder Vorverstärker, führe Signalkabel fern von Netzteilen und Steckdosenleisten und vermeide Mehrfachverbindungen zu verschiedenen Geräten. Wenn der Plattenspieler einen internen Vorverstärker hat, teste beide Schalterstellungen.
Kann ich einen Dual direkt an Aktivlautsprecher oder eine Soundbar anschließen?
Ja, aber nur über ein entzerrtes Line-Signal. Ohne Phono-Eingang an der Box brauchst du einen Phono-Preamp zwischen Plattenspieler und Line-In. Soundbars funktionieren genauso, sofern ein analoger Eingang vorhanden ist. Achte auf niedrigen Startpegel am Lautsprecher und nutze kurze Kabelverbindungen, um Störungen zu vermeiden.
Wie schalte ich zwei Dual Plattenspieler an einem Verstärker um?
Entweder nutzt du eine Phono-Umschaltbox vor einem Phono-Eingang oder du setzt zwei Vorverstärker ein und gehst jeweils in freie Hochpegeleingänge. Wichtig ist eine saubere Masseführung, sonst drohen Brummschleifen. Stelle beide Tonarme korrekt ein und prüfe die Pegel, bevor du dauerhaft umschaltest.
